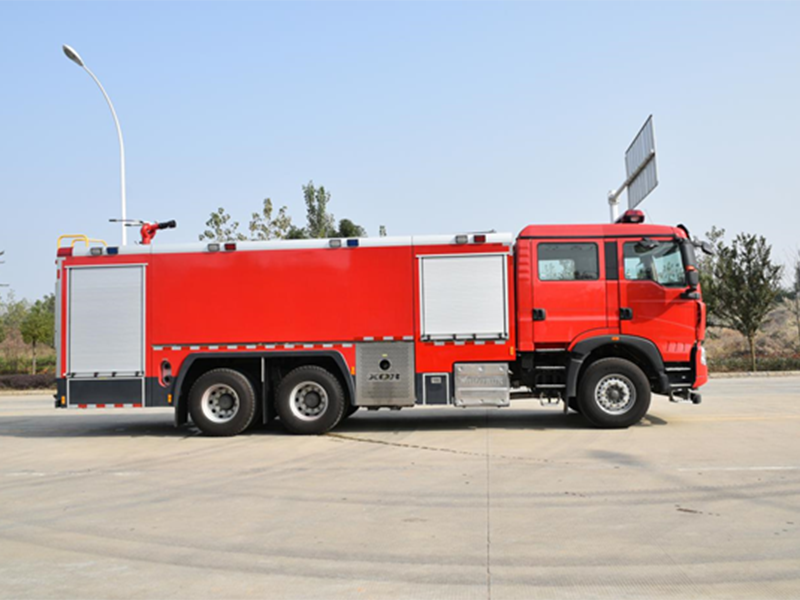

17.0吨 国六 豪沃TX7后双桥泡沫消防车

一、整车要求

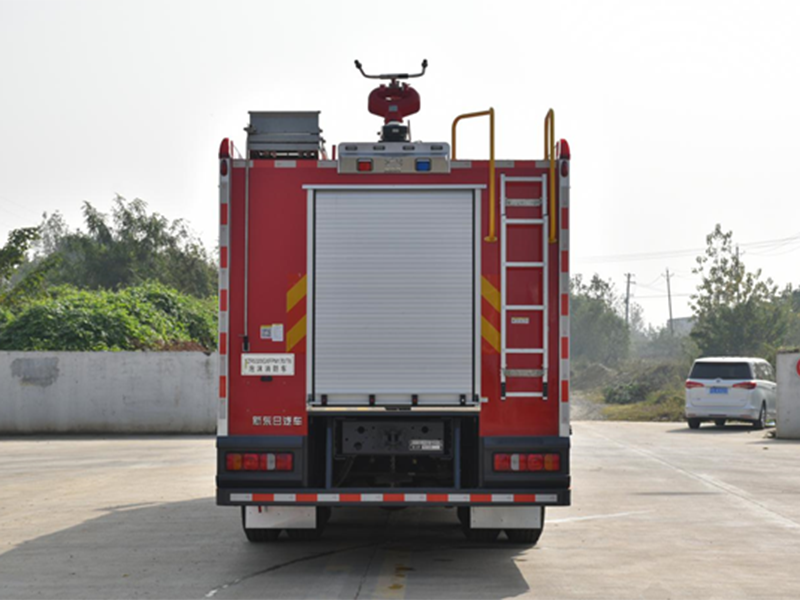

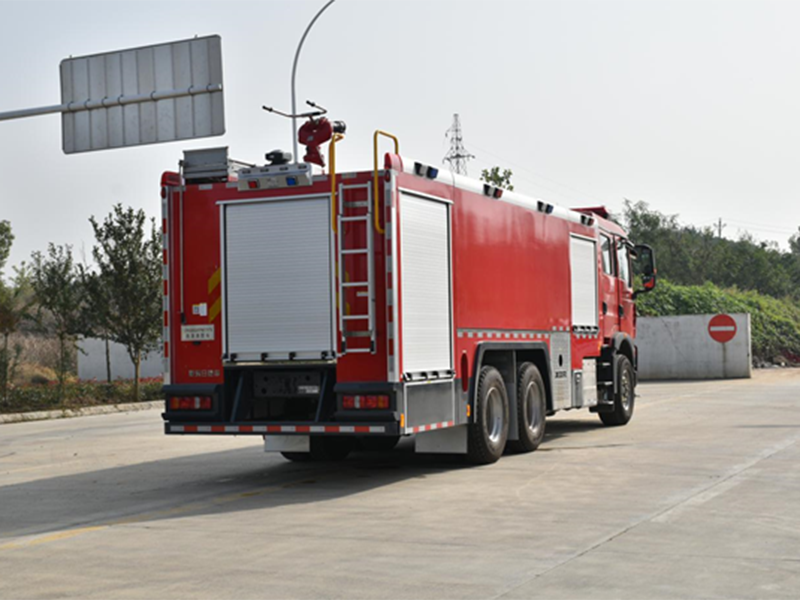

豪沃TX7后双桥泡沫消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载液量17.0方（水14方/泡沫3方），水罐材质为优质碳钢板，水罐内部做防腐处理，泡沫罐为不锈钢材质。该车装备CB10/80常压消防泵，PL8/64两用消防炮。

二、整车主要参数

外廓尺寸：10270x2550x3670mm

**总质量：32000kg

载液量：水14000L，泡沫3000L

**车速：95km/h

水泵额定流量：80L/s@1.0MPa

消防炮额定流量：64L/s@0.8MPa

消防炮射程：≥75m（水），≥70m（泡沫）

接近角/离去角：16°/10°

三、底盘主要参数

型     号： ZZ5357TXFV464MF5豪沃国Ⅵ消防车底盘

驱动型式：6*4

轴    距：4600+1400mm

**车速：101km/h

发动机型号：MC11.46-61

额定功率：341KW

排    量：10518ml

总 质 量：35000kg

四、驾驶室

结     构：平头、四开门双排驾驶室，后排座位选装4具空气呼吸器托架。

座位设置：前排2人（含驾驶员）+后排4人

设    备：除原车设备外，加装有100W**报器、取力器**开关及****盒。

五、容罐

容    量：水14000L ,泡沫3000L

材    质：水罐采用优质碳钢板，罐体内部进行腐处理，泡沫罐采用优质不锈钢板，水罐底板4mm碳钢板，水罐侧板及封板4mm碳钢板，水罐顶板3mm碳钢花纹板；泡沫罐底板4mm不锈钢板，泡沫罐侧板及封板4mm不锈钢板，泡沫罐顶板3mm不锈钢花纹板。

结    构：钢板焊接式，内设防荡板

设    备： ² 2个人口盖，带有快速锁紧及开启装置

           ² 2个液位指示计

² 2个排污口，手动阀**

² 1个溢流装置

² 1个呼吸阀口

技术要求：符合XF39《消防车消防要求和试验方法 》的有关规定

六、消防泵

型　 号：CB10/80常压消防泵

流    量：80L/s@1.0Mpa

**吸深：7m

引水时间：≤80s

真空泵形式：活塞式

安装形式：后置式

七、管路系统

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路：设有1个DN150的罐出水管路，水由罐体进入消防泵，装有1只DN150手动蝶阀，通过DN150挠性接头连接水罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接150吸水管，内扣式管牙接口；

出水管路： ※ 消防泵左右各有2个DN80的常压出水口；

※ 1个DN80的炮管路，采用DN80挠性接头，用DN80炮球阀**。

注水管路： ※ 2个DN65及2个DN80管路（外注水）分布车身中部两侧；

            ※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、泡沫比例混合器

型号：PH64

混合比：6%

**混合流量：64L/s

结构形式：环泵式

九、取力器

     型    式：夹心式(全功率)

     操    纵：电磁阀**（电动操控）

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

十、消防炮

型   号：PL8/64

流   量：64L/s

射    程：≥75 m(水)，≥70 m(泡沫)

压    力：0.8MPa

回转角度：水平360°，俯仰-45°～70°

十一、器材箱

材   质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构：全钢框架焊接结构，前器材箱左右侧各有1扇铝合金卷帘门，后泵房左右后侧各1扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。

器材布置原则

v  按战斗编成和战斗展开设计器材集成；

v  按人体工程学原理设计各种器材托架；

v  按使用逻辑关系和使用频率放置器材；

v  站在地面或踏板上2个动作内取用任何器材。

十二、翻转踏板

材    质: 优质Q235钢材；蒙皮为铝合金板（阳极氧化处理）。

结    构：采用铰链和门止口双重锁定，安全可靠。

十三、电器系统

※ 驾驶室顶部配备1.8米长排豪华红红LED**。

※ 整车后顶部安装50W LED消防探照灯1个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有4个人红蓝爆闪灯及4个侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有照明灯，并符合GB4785规定。

※ **报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。

十四、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合GB7956的规定；

3、 液罐质量符合XF39的规定;

4、 整车外观美观大方,平整度符合XF39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十五、随车文件

1）  底盘使用说明书          7）底盘号码拓印件

2）  底盘维修手册            8）消防车使用说明书

3）  底盘质量保修卡          9）消防车消防器材清单

4）  底盘合格证              10）消防车合格证

5）  随车工具清单            11）消防车跟踪服务卡

6）  发动机号码拓印件        12）消防车交接清单

十六、器材配置

CB10/80常压泡沫消防车

器材标准配置表——内扣式
