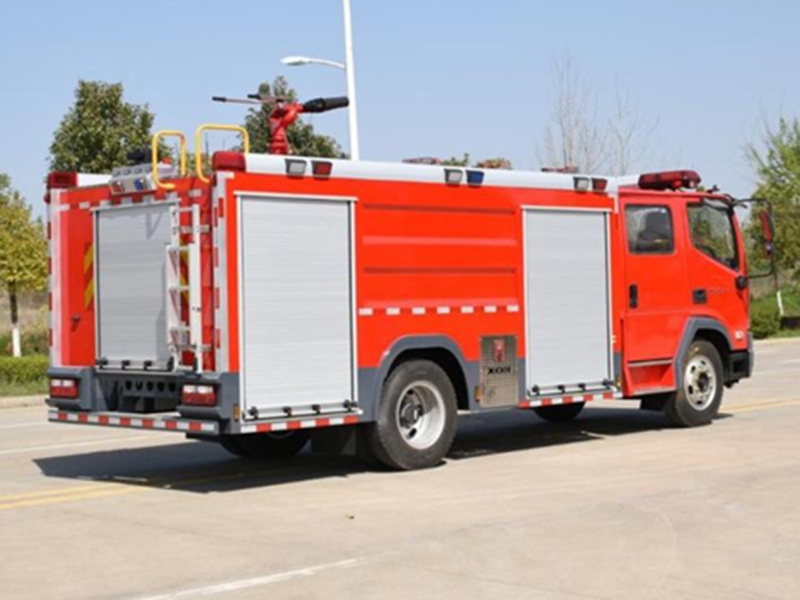

6.0吨 国六 福田泡沫消防车-外露

  •  联系人:熊经理
  •  手机:152-7289-7222
  •  手机:152-7289-7222
  •  Q Q:838791607
  •  地址:湖北省随州市南郊程力汽车工业园
厂家直销    全国联保

整车要求

福田泡沫消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成, 该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式,水罐材质为 优质碳钢板,罐体内部做防腐处理,载水4.5方,泡沫罐材质为优质不锈钢板,载泡沫液

1.5方。该车装备的 CB10/30 消防泵, PL8/24 两用消防炮。

二、 整车主要参数

外廓尺寸: 7745 x2450x3280mm

**总质量: 13590 kg

额定载质量:5890 kg

整备质量: 7250 kg

载液量: 4500 L ( 水 ) ; 1 5 0 0L ( 泡 沫 )

**车速: 90 km/h

水泵额定流量: 30 L/s@1.0MPa

消防炮额定流量: 24L/s@0.8MPa

消防炮射程: ≥55 m(水),≥42 m(泡沫)

接近角/离去角: 19°/13°

三、 底盘主要参数

型     号:BJ1144VKPFD-02   东风福田国VI底盘

驱动型式: 4×2

轴    距: 4300 mm

**车速: 110 km/h

发动机型号:WP4.1NQ190E61

额定功率:140 KW

总 质 量:14060 kg



结    构:平头、四开门双排驾驶室,后排座位安装3具空气呼吸器托架。


座位设置:前排3人(含驾驶员)+后排3人

设   备: 除原车设备外,加装有100W **报器、取力器**开关及****盒。

  、容罐

容   量:水4500L;  泡沫1500L

材    质 :水罐采用优质碳钢板,罐体内部进行腐处理,水

罐底板4mm 碳钢板,水罐侧板及封板3mm 碳钢板,水罐顶板

3mm 碳钢花纹板;泡沫罐采用优质不锈钢板,泡沫罐底板4mm

不锈钢板,泡沫罐侧板及封板3mm 不锈钢板,泡沫罐顶板

3mm 不锈钢花纹板;

结   构: 钢板焊接式,内设防荡板

设   备: ◇2个人口盖,带有快速锁紧及开启装置

◇ 2个液位指示计

◇ 2个排污口,手动阀** ◇1 个溢流装置

◇ 1个呼吸阀口

技术要求: 符合 XF39《消防车消防要求和试验方法》的有关规定

、消

型   号: CB10/30 常压消防泵

流    量: 30L/s

压    力:1.0Mpe

**吸深:7m

引水时间: ≤35s

真空泵形式: 活塞式

安装形式: 后置式

七、管路系统

罐体管路材质为优质无缝钢管,通过法兰与各

部件连接。

罐出水管路: 设有1个 DN100 的罐出水管路,水

由罐体进入消防泵,装有1只DN100

手动蝶阀,通过DN100 挠性接头连接

水罐与消防泵。



外进水管路: 消防泵后部有一个外进水口,外接100吸水管,螺纹式管牙接口 (KA100

扪盖密封);

出水管路: ※消防泵左右各有1个 DN80 的常压出水口;

※ 1个 DN80 的炮管路,采用DN80 挠性接头,用 DN65 炮球阀**。

注水管路:  ※ 2个DN65管路(外注水)位于泵房内左右两侧;

※ 1个 DN65 罐注水管路,可通过消防泵直接向罐内注水;

放余水管路: 为保护水泵及各球阀,在管路的**处加装放余水阀。

冷却水管路: 为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

八、 泡沫比例混合器

型号: PH64

混合比: 6%

**混合流量: 64L/s

结构形式: 环泵式

九、 取力器

型    式 :夹心式(全功率)

操    纵:电磁阀**(电动操控)

冷却方式:强制可调式水冷

润滑方式:飞溅式油润滑

   、消

型   号: PL8/24

流   量 :24L/s

射    程:≥55    m(水),≥42 m(泡沫)

压    力:0.8MPa

回转角度: 水平360°,俯仰-45°~70°

    、器

材  质: 骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。


结   构: 全钢框架焊接结构,前器材箱左右侧各1扇铝合金卷帘门,后泵房左右后

侧各1扇铝合金卷帘门,轻便可靠、噪声小。

器材布置原则

◇  按战斗编成和战斗展开设计器材集成; 按人体工程学原理设计各种器材托架; 按使用逻辑关系和使用频率放置器材;

◆  站在地面或踏板上2个动作内取用任何器材。

     、电

※   驾驶室顶部配备1.6米长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个,360度遥控转动。

※   车辆尾部安装可折叠式爬梯。

※车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯,下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房内均装有

照明灯,并符合GB4785 规定。

※ **报器功率为100W;  **报器、**、爆闪灯电路为**式附加电路,**

器件安装在驾驶室内。

※附加仪表、开关集中布置在**面板上,利于操作。仪表板上装有:压力表、

液位计、电源总开关及器材箱灯开关等。

  、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;

2、 整车性能符合 GB7956 的规定;

3、 液罐质量符合 XF39 的规定;

4、 整车外观美观大方,平整度符合 XF39 的规定;

5、 所有粘接平整牢固,符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十四、  随车文件


1) 底盘使用说明书

2) 底盘维修手册

3)  底盘质量保修卡

4)  底盘合格证


7)底盘号码拓印件

8)消防车使用说明书

9)消防车消防器材清单

10)消防车合格证




5)  随车工具清单

6)  发动机号码拓印件


11)消防车跟踪服务卡

12)消防车交接清单


十五、 器材配置

30 常压泡沫消防车

器材标准配置表——螺纹式

类别

序号





单位



随车

技术

文件

1

消防车使用说明书

1

2

消防车器材配置表

1

3

汽车底盘使用说明书

1

4

汽车底盘合格证

1

5

消防泵使用说明书

1

6

随车附件(工具)

1

原底盘随车附件、工具

灭火

装备

吸水管

φ100×2米

4

螺纹式

2

滤水器

FLF100

1

螺纹式

3

分水器

F1180/65×2-1.6

1

内扣式

4

集水器

JI1100/65×2-1.0

1

内扣式

5

水带

16-65-20

6

低压;内扣式

6

水带

16-80-20

2

低压;内扣式

7

异径接口

KJ65/80

1

内扣式

8

水带包布

DT-SB

4

9

护带桥

长570

2

10

水带挂钩

4

11

地上消火栓扳手

QT-DS1;长370

1

12

地下消火栓扳手

长970

1

13

吸水管扳手

FS100

2

14

直流开关水**

QZG3.5/7.5;65

1

低压;内扣式

15

多用水**

QDH6.0/8;65

1

低压;内扣式

16

空气泡沫**

QP4/0.7Z;65

内扣式(含**吸液管)

17

泡沫外吸液管器材

φ40×2000

拆 生 具

破救工

1

灭火器

3 kg/ABC

1

2

铁锹

长860/1050

1

3

铁铤

长900

1

4

消防腰斧

GF-285;长285

5

消防平斧

QTF-PF;长810

1

6

丁字镐

QTF-DG;长700/900

1

7

橡皮锤

1


说明

1、凡未列入该配置表中其他器材、部件均为用户要求选配。

2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。
