一 、整车要求

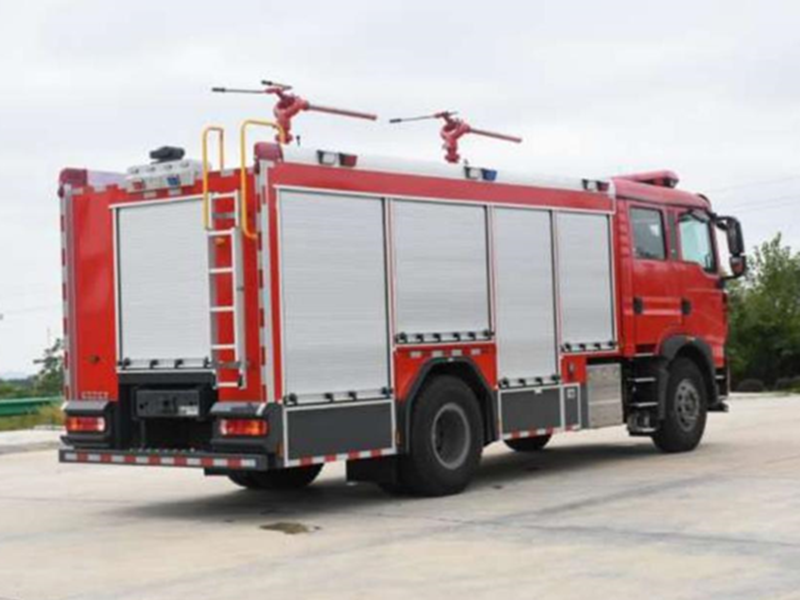

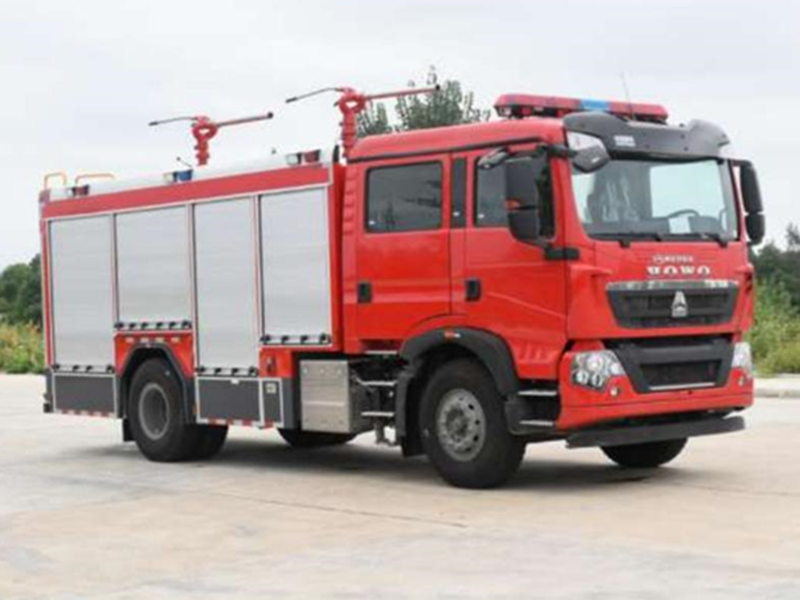

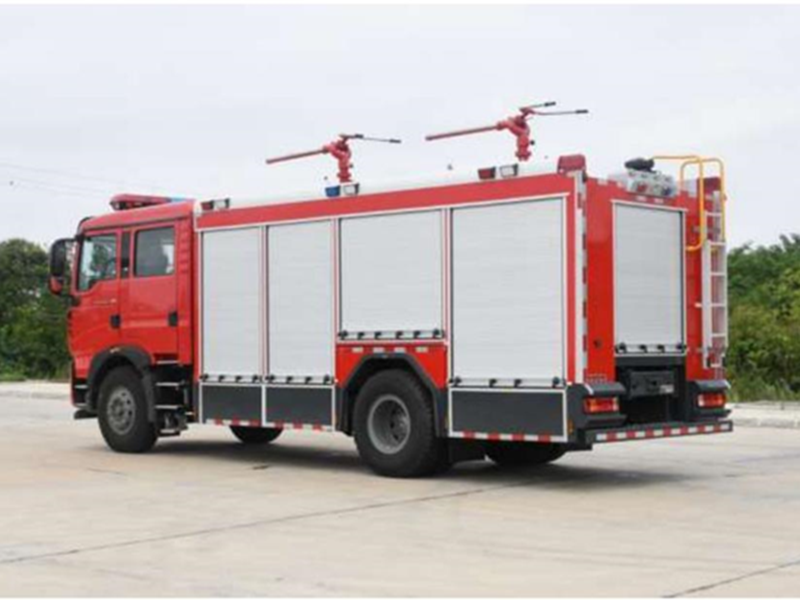

豪 沃 4 吨单桥干粉消防车采用**重汽集团济南卡车股份有限公司生产的豪沃型 载重汽车二类底盘,驾驶室可翻转,便于发动机维修。上装包括器材箱和干粉罐等, 整车装载干粉4000L。 干粉罐体材质为 Q345R。 装 备 2 个 PF5~15/30 干粉炮。该车具 有功率大、车速高、操作方便等特点;可广泛用于大中城市公安消防队、石油化工、 厂矿企业、港口和码头等场所,可扑救大型油类火灾和一般物质火灾,是理想的中型
消防设备。
二、 整车主要参数
整车型号:YZR5170GXFGF40/H6 型
外廓尺寸: 8630 x2530x3800mm
**总质量: 17450 kg
额定质量: 4000kg
整备质量: 13000 kg
干粉量: 2000 L*2
**车速: 100 km/h
干粉炮喷射率:30 kg/s≤E<35kg/s
干粉炮射程: ≥35m
接近角/离去角: 19°/11°
三 、底盘主要参数
型 号: ZZ5207TXFV471GF5 豪沃国 VI消防车底盘
驱动型式: 4×2
轴 距: 4700 mm
**车速: 101km/h
发动机型号:MCO7H.35-60
额定功率:257KW
净 功 率 :254KW
总 质 量 :20100kg
结 构: 平头、四开门双排驾驶室,后排座位安装4具空气呼吸器支架。
座位设置:前排2人(含驾驶员)+后排4人。
设 备: 除原车设备外,加装有100W **报器、****盒、取力器**开关。
五 、干 粉 系 统
> |
干粉罐: 材质: 灭火剂干粉装载量(m³): 设计压力(MPa): 工作压力(MPa): 安全阀爆破压力(MPa): |
Q345R、Q345B 2*2 1.7 1.4 1.5 |
> |
氮气钢瓶: 材质 : 容积(L): 压 力(MPa): 数量(只): |
符合**标准 70 15 12 |
> |
干粉炮: 型号: 工作压力(MPa): 喷射率(kg/s): 射程(m) 数量(只): |
PF5~15/30 0.5-1.5 30kg/s≤E<35kg/s ≥35 2 |
> 干粉**;
数量(只): 2
喷射率(kg/s) >2.5
射程(m) >12
> 干粉卷盘;
> **方式:
罐进气及粉**出粉为气动阀门**,其他阀门标配为手动。
六 、器材箱
材 质: 骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
结 构 :全钢框架焊接结构,前部器材箱左右各四扇铝合金卷帘门,尾部一扇铝合
金卷帘门,下设防滑翻转踏板。
器材布置原则
按战斗编成和战斗展开设计器材集成;
按人体工程学原理设计各种器材托架;
◇ 按使用逻辑关系和使用频率放置器材;
◇ 站在地面或踏板上2个动作内取用任何器材。
☆
七、翻转踏板
材 质: 优质 Q235 钢材;蒙皮为铝合金板(阳极氧化处理)。
结 构 :采用铰链和门止口双重锁定,安全可靠。
八、 电器系统
※ 驾驶室顶部配备1.6米长排豪华红红 LED **。
※ 整车后顶部安装50W LED消防探照灯1个,360度遥控转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯,下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,驾驶室、器材
箱、泵房内均装有照明灯,并符合GB4785 规定。
※ **报器功率为 100W; **报器、**、爆闪灯电路为**式附加电路,**
器件安装在驾驶室内。
※ 附加仪表、开关集中布置在**面板上,利于操作。仪表板上装有:压力
表; 电源总开关及器材箱灯开关等。
九、 总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
2、 整车性能符合 GB7956 的规定;
3、 整车外观美观大方,平整度符合 XF39 的规定;
4、 所有粘接平整牢固,符合企标规定。
5、 所有焊接牢固、焊后打磨光整。
十 、随 车 文 件
1) 底盘使用说明书 |
7)底盘号码拓印件 |
2) 底盘维修手册 |
8)消防车使用说明书 |
3) 底盘质量保修卡 |
9)消防车消防器材清单 |
4) 底盘合格证 |
10)消防车合格证 |
5) 随车工具清单 |
11)消防车交接清单 |
6) 发动机号码拓印件 |
十 一 、基本器材配置
器材标准配置表——内扣式
类别 |
序 号 |
名 称 |
规 格 |
数 量 |
单 位 |
备 注 |
干粉 标配 |
1 |
干粉加注漏斗 |
个 |
1 |
||
2 |
充气胶管 |
20m |
根 |
1 |
||
3 |
套筒扳手 |
46 |
把 |
1 |
||
4 |
干粉卷盘 |
30m |
盘 |
2 |
||
说明 |
1、凡未列入该配置表中其他器材、部件均为用户要求选配。 2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。 |
