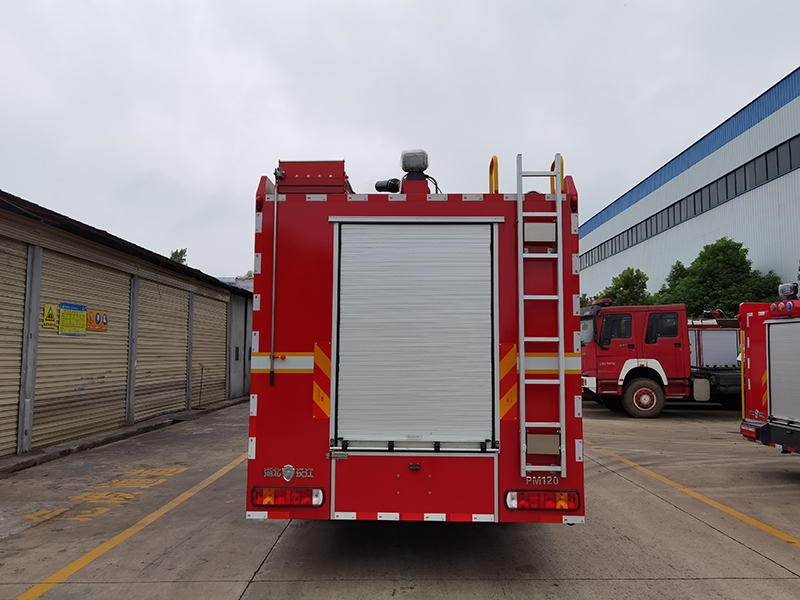

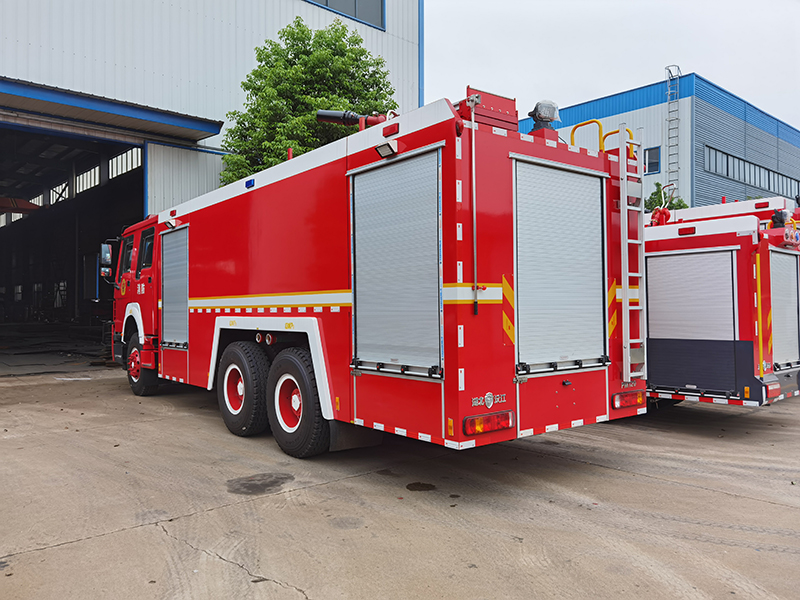

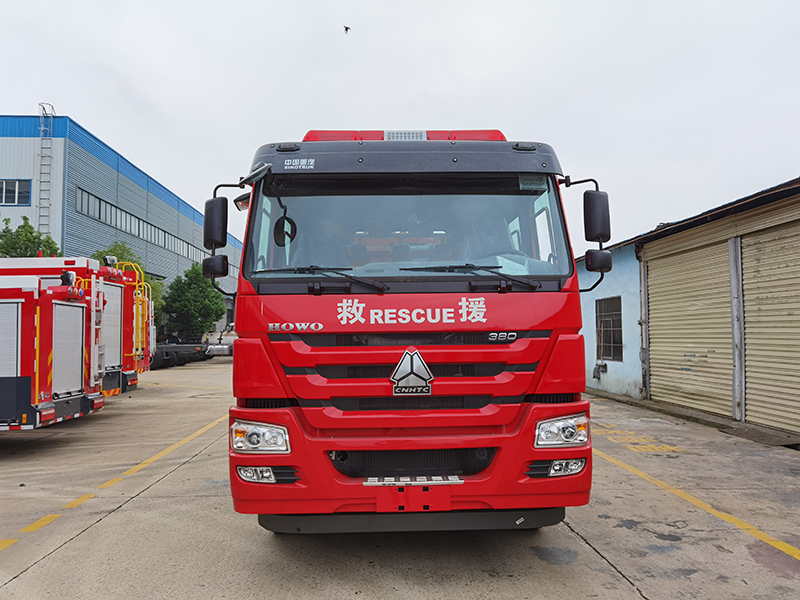

重汽16吨泡沫消防车

  •  联系人:熊经理
  •  手机:152-7289-7222
  •  手机:152-7289-7222
  •  Q Q:838791607
  •  地址:湖北省随州市南郊程力汽车工业园
厂家直销    全国联保

产品名称

重汽16吨泡沫消防车

罐体容量Kg

水12000/泡沫4000

底盘型号

ZZ5347V4647E5

底盘品牌

重汽豪沃牌

发动机型号

D10.38-50

发动机功率Kw

276

总质量Kg

31700

驱动型式

6x4

轴数

3

轴距mm

4600+1350

外形尺寸mm

10075X25003650

轮胎规格

12.00R20

驾驶室结构



双排2+4人

取力器

全功率夹心取力器

罐体材质

优质钢板框架结构

消防泵型号

CB10/60 消防泵

消防泵流量

低压 60L/s

消防泵压力

1.0MPa

消防炮型号

PL48 型消防炮

消防炮流量

48(1/sec)

消防炮射程

水≥60m  泡沫≥55 m

消防炮压力

1.0MPa



型 号:ZZ5347V4647E5

驱动型式:6×4

轴 距:4600+1350mm **车速: 90km/h

发动机型号: D10.38-50(国五)(柴油) 功 率:276kW

整车尺寸:10075*2500*3650(mm)

二、 驾乘室

结 构:平头、四开门双排驾驶室

座位设置:前排 2 人(含驾驶员),后排 4 人

设 备:除原车设备外,加装有 100W **报器、回转**开关、取力器**开关及指示灯。



容 量:水:12000kg 泡沫:4000Kg 材 质:优质碳钢板

结 构:钢板焊接式,内设防荡板

设 备:²2 个人口孔,带有快速锁紧及开启装置

² 2 个溢流装置

² 2 个液位指示器

² 2 个排污口,手动阀**技术要求:符合GA39 的有关规定

四、消防泵及管路系统

型 号:CB 10/60

流 量 : 低 压 60L/s 压 力 : 低 压 1.0Mpa 引水时间:≤50s

安装形式:后置式


v 管路系统

外进水管路:泵后侧有 1 个外进水口,其管径Φ150mm,接外吸管,内扣接口(闷盖密封);吸水管Φ150×4m(2 根)。

内进水管路:1 个Φ150mm 的后进水,由罐体进入消防泵,装 1 只Φ150mm 蝶阀,连接液罐与水泵。

出水管路:※2 个Φ80mm 球阀和 2 个Φ65mm 球阀**的常压出水口; 两侧有 2 个Φ65mm 球阀**的中压出水口;

※ 1 个Φ89mm 的炮管路,采用Φ80mm 挠性接头,并用Φ80mm 球阀**。

注水管路:※ 1 个Φ50mm 的内注水管路,可通过水泵直接向罐内注水;

※ 在车身两侧各有 1 个外注水口。

放余水管路:为保护水泵及各球阀,在管路的**处加装放余水阀。

冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

泡沫比例混合器: 型式:环泵式 混合比:6%



五、 消防炮

型 号:PL48

流 量:48L/s

射 程:水≥60m 泡沫≥55 m 压 力:1.0Mpa

回转角度:水平≥270°,俯仰-20°~70°

六、 器材箱及泵房

材 质:骨架为优质型钢

结 构:器材箱内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。开 门:器材箱左右后三侧均有铝合金卷帘门,轻便可靠、噪声小。

器材布置原则

v 按战斗编成和战斗展开设计器材集成;

v 按人体工程学原理设计各种器材托架;

v 按使用逻辑关系和使用频率放置器材;




v 站在地面或踏板上 2 个动作内取用任何器材。



器材布置特点

v 可配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理,空间利用率>80%。

v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

七、 翻转踏板

材 质: 优质Q23** 钢材;蒙皮为花纹铝板。

结 构:采用弹簧和门止口双重锁定,安全可靠。

八、 电器系统

牌照灯座:符合GB4785 的规定,满足牌照照明需要。

驾驶室顶部:配备长排豪华**,**报器功率为 100W;**报器、**

灯、爆闪灯电路为**式附加电路,**器安装在驾驶室内。安全标志灯:下部两侧各安装 4 具标志灯,两侧各一只转向灯,配有示廓灯。

九、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;

2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定;

3、 液罐质量符合 GA39 的规定;

4、 整车外观美观大方,平整度符合 GA39 的规定;

5、 所有粘接平整牢固,符合企标规定。

6、 所有焊接牢固、焊后打磨光整。
