8.0吨 国六 重汽T5G水罐消防车

  •  联系人:熊经理
  •  手机:152-7289-7222
  •  手机:152-7289-7222
  •  Q Q:838791607
  •  地址:湖北省随州市南郊程力汽车工业园
厂家直销    全国联保

、整车要求

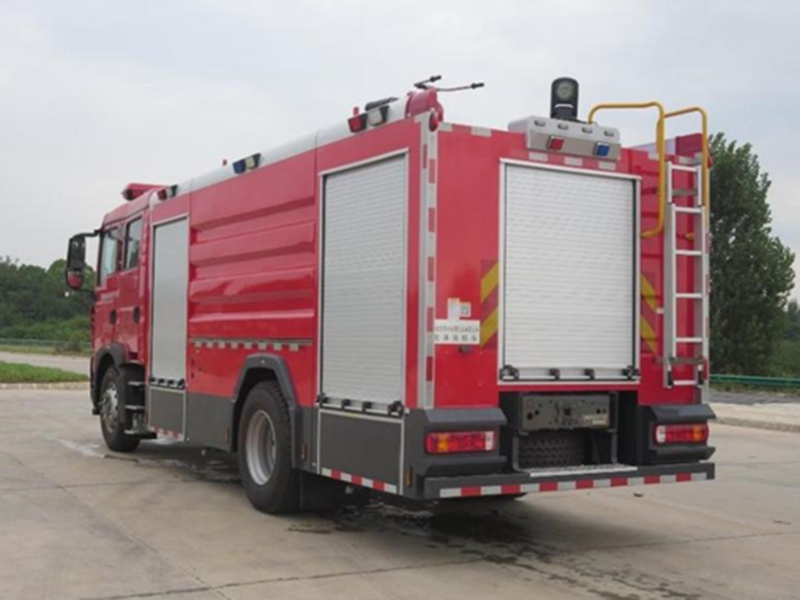

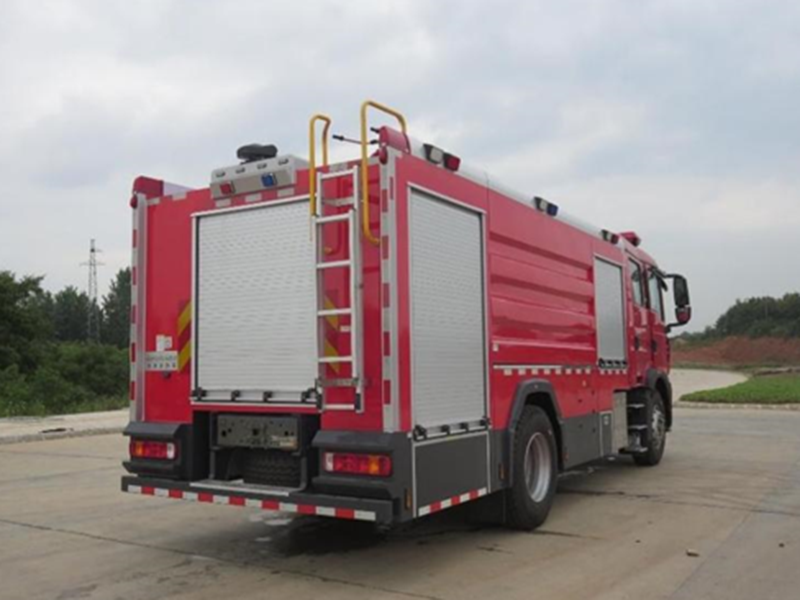

豪沃单桥水罐消防车,整车由二类汽车底盘、罐体、消防泵、管路、仪表电路系 统等部件组成,原装双排驾驶室可乘坐2+4人;该车为外露罐结构,车身前部为器材 箱构成,中部为水罐,尾部为泵房。水罐为碳钢材质,内部喷涂环氧底漆和环氧沥青

漆,载水7.95立方,装备CB10/60 常压消防泵,车顶安装PS8/50W 型消防炮。

、整车主要参数

外廓尺寸:8820x2510x3570mm

**总质量: 19200 kg

额定质量: 7950kg

整备质量:10800kg

载液量: 罐体容积不小于7950L

**车速: 100 km/h

消防泵额定流量: 60 L/s@1.0MPa

消防炮额定流量:50L/s@0.8MPa

消防炮射程(水): ≥70m

接近角/离去角: 19°/11°

、底盘主要参数

型    号: ZZ5207TXFV471GF5豪沃国VI底盘

驱动型式: 4×2

轴    距: 4700 mm

**车速:101km/h

发动机型号:MCO7H.35-60 ( 国VI)

额定功率:2 57kW

排    量: 7360 ml

总质量:20100kg



结构: 平头、四开门双排驾驶室。后排座位安装4具空气呼吸器支架。

座位设置:前排2人(含驾驶员)+后排4人


设备: 除原车设备外,加装有100W **报器、取力器**开关及****盒。

五、

容    量: 水7950L

材   质: 水罐采用优质碳钢板,罐体内部进行腐处

理,水罐底板4mm碳钢板,水罐侧板及封板3mm 碳钢

板,水罐顶板3mm 碳钢花纹板;

结    构: 钢板焊接式,内设纵、横防荡板

设    备:◇1个人口孔,带有快速锁紧及开

启装置

◇1个液位指示器

◇1个排污口,手动阀**

◇1个溢流装置

技术要求: 符合 XF39的有关规定

消防泵

型   号: CB10/60 常压消防泵

流    量:60L/s

压    力:1.0Mpa

**吸深: 7 m

引水时间:≤50s

真空泵形式: 活塞式

安装形式: 后置式

七、管路系统

罐体管路材质为优质无缝钢管,通过法兰与各部件连接。

罐出水管路: 设 有 1 个DN150 的罐出水管路,水由罐体进入消

防泵,装有1只DN150 手动蝶阀,通过 DN150 挠性

接头连接水罐与消防泵。

外进水管路: 消防泵后部有一个外进水口,外接150吸水管,内扣

式管牙接口(KM150 扪盖密封);

出水管路:

※消防泵左右各有1个 DN80 和 1 个DN65 的常压出水口;

※1 个 DN80 的炮管路,采用DN80 挠性接头,用DN80 炮球阀**。

注水管路:  ※左右各一个DN65外注水口(内扣管牙式接口)

※ 1个DN65罐注水管路,可通过消防泵直接向罐内注水;

放余水管路: 为保护水泵及各球阀,在管路的**处加装放余水阀。

冷却水管路: 为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

八、 取力器

型    式 :夹心式(全功率)

操    纵:电磁阀**(电动操控)

冷却方式:强制可调式水冷

润滑方式:飞溅式油润滑

九、 消防炮

型   号: PS8/50W

流   量: 50L/s

射程(水): ≥70 m

压    力:00.8MPa

回转角度: 水平360°,俯仰-30°~70°

、器材箱

材  质: 骨架为优质型钢;内蒙板为氧化铝合金花纹板粘结结构。

结   构: 全钢框架焊接结构,前部器材箱左右各一扇铝合金卷帘门,尾部泵房左右

及尾部各一扇铝合金卷帘门,下设防滑翻转踏板。

器材布置原则

按战斗编成和战斗展开设计器材集成;

按人体工程学原理设计各种器材托架;

按使用逻辑关系和使用频率放置器材;

◇  站在地面或踏板上2个动作内取用任何器材。


、翻转踏板

材    质: 优质 Q235 钢材;蒙皮为铝合金花纹

板(阳极氧化处理)。

结    构: 采用铰链和门止口双重锁定,安全可

靠。

十二、   电器系统

※ 驾驶室顶部配备长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个,360度自动转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯,下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房内均装有

照明灯,并符合GB4785 规定。

※ **报器功率为100W; **报器、**、爆闪灯电路为**式附加电路,**

器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上,利于操作。仪表板上装有:压力

表、液位计、电源总开关等。

  、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;

2、 整车性能符合 GB7956 的规定;

3、 液罐质量符合 XF39 的规定;

4、 整车外观美观大方,平整度符合 XF39 的规定;

5、 所有粘接平整牢固,符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十四、  随车文件

1) 底盘使用说明书

6)消防车交接清单

2) 底盘维修手册

7)消防车使用说明书

3)  底盘质量保修卡

8)消防车消防器材清单

4)  底盘合格证

9)消防车合格证

5)  随车工具清单

10)消防车跟踪服务卡

十五、  基本器材配置


类别

序号







随车

技术

文件

1

消防车使用说明书

1

2

消防车器材配置表

3

汽车底盘使用说明书

4

汽车底盘合格证

1

5

消防泵使用说明书

1

6

随车附件(工具)

1

原底盘随车附件、工具

灭火

装备

1

吸水管

150×4米

2

内扣式

2

滤水器

FLF150

1

内扣式

3

分水器

F1180/65×2-1.6

内扣式

4

集水器

JI1150/80×2-1.0

1

内扣式

5

水带

16-65-20

6

低压;内扣式

6

水带

16-80-20

4

低压;内扣式

7

异径接口

KJ65/80

2

内扣式

8

水带包布

DT-SB

4

9

护带桥

长570

2

10

水带挂钩

4

11

地上消火栓扳手

QT-DS1;长370

12

地下消火栓扳手

长970

13

吸水管扳手

FS150

2

14

直流开关水**

QZG3.5/7.5;65

低压;内扣式

15

多用水**

QDH6.0/8;65

1

低压;内扣式

俄垄

工 具

1

灭火器

4 kg/ABC

1

2

铁锹

长690

3

铁铤

长900

1

4

消防腰斧

长280

5

消防平斧

长810

1

6

丁字镐

长700

1

7

橡皮锤

1

说明

1、凡未列入该配置表中其他器材、部件均为用户要求选配。

2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。
