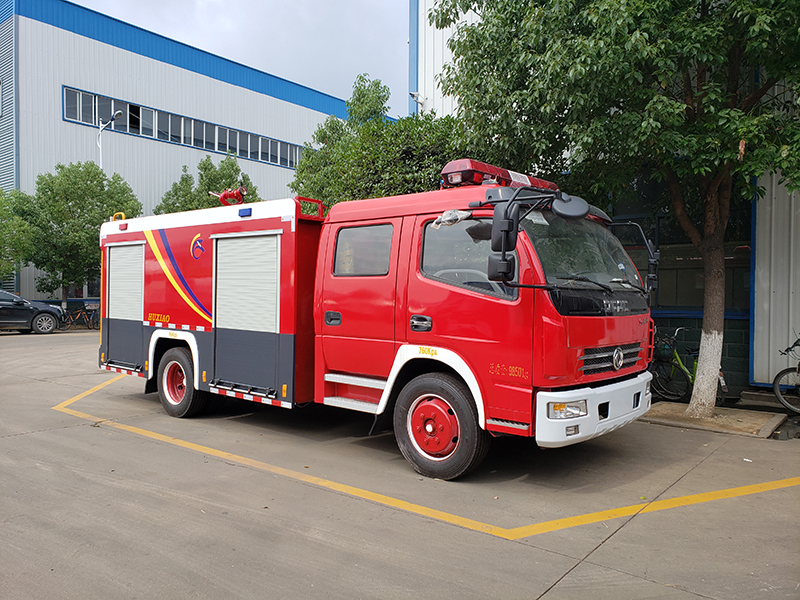

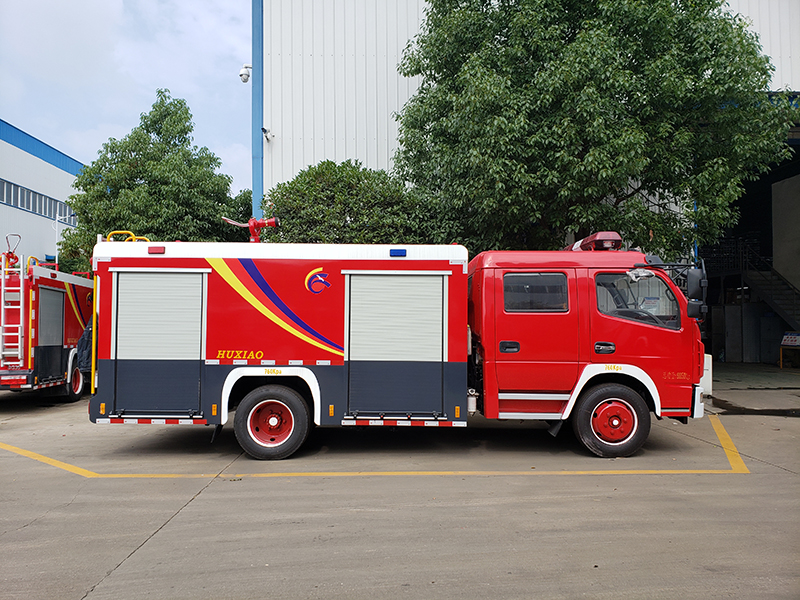

东风3.5吨水罐消防车

  •  联系人:熊经理
  •  手机:152-7289-7222
  •  手机:152-7289-7222
  •  Q Q:838791607
  •  地址:湖北省随州市南郊程力汽车工业园
厂家直销    全国联保

产品名称

多利卡泡沫消防车

罐体容量Kg

水2500/泡沫1000

底盘型号

EQ1110SJ8BDC

底盘品牌

东风牌

发动机型号

CY4SK251

发动机功率Kw

115

总质量Kg

9850

驱动型式

4x2后轮驱动

轴数

2

轴距mm

3800

外形尺寸mm

695022002980

轮胎规格

8.25R20 14PR

驾驶室结构



双排2+3人

取力器

全功率夹心取力器

罐体材质

优质钢板框架结构

消防泵型号

CB10/30 消防泵

消防泵流量

低压 30L/s

消防泵压力

1.0MPa

消防炮型号

PL24 型消防炮

消防炮流量

24(1/sec)

消防炮射程

水≥45m/泡沫≥40m

消防炮压力

1.0MPa



一、 底  盘

型    号:东风汽车股份有限公司/EQ1110SJ8BDC

发 动 机:东风朝阳朝柴动力有限公司

型号:CY4SK251

外形尺寸(mm):长:6950 宽:2200 高:2980
排放标准:GB17691-2005(国Ⅴ),GB3847-2005

功率:115kW

驱动型式:后轮驱动

轴    距:3800mm

二、 驾驶室

结     构:双排座驾驶室

座位设置:2+3人

驾驶室内

设    备:除原车设备外,加装有取力器**开关、100W**报器、回转**开关、电台电源线桩头。

三、 容  罐

容    量:水:2360Kg   泡沫1200Kg

材    质: 水罐:优质钢板

           泡沫:优质钢板

结    构: 框架焊接。内设防荡板

设    备:2个人口孔,带有快速锁紧及开启装置。

2个液位指示器。

2个排污口,带不锈钢球阀。

2个注水口(左右各一)

四、 消防泵及管路系统

消防泵:CB10/30常压消防泵

流    量: 常压30L/s

压    力: 常压1.0

安装型式: 后置

管路系统

吸水管路:水泵设有Φ100mm进水口,可从天然水源吸水或从液罐吸水。

出水管路:

 两侧各1个出水口;

 通过罐到罐顶部有1个直径≥89mm的水炮管路;

放余水管路:为保护水泵及各球阀,在管路中加装了放余水管路,并分别配有球阀。

冷却水管路:为使取力器在工作中应付各种复杂情况,管路中配有一冷却水管路进出水管路中配不锈钢球阀。

五、 消防炮

型    号:PL24型消防炮

流    量:24(1/s)

射    程:水≥45m    泡沫≥40m

压    力:1.0MPa

六、 取力器

型    式:全功率夹心取力器

冷却方式:强制式水冷

润滑方式:飞溅式油润滑

七、 器材箱及泵房

材    质:骨架为优质钢,蒙板为铝合金板粘接结构

结    构:器材箱内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。

开    门:器材箱左右两侧均有铝合金卷帘门,轻便可靠、噪音小。

器材布置原则

v 所有器材放置确保战斗展开时队员不干涉;

v 按照使用频率和器材重量及外形放置器材;

v 按照战斗编成和器材使用逻辑关系放置器材;

v 按照人体行为科学放置器材。

八、 翻板踏脚

材质:框架为高强度型钢,蒙皮为花纹铝合金板。

结构:采用弹簧与门止口双重固定。

九、电器系统

车顶前面采用长排**(位于驾驶室前顶端);

车顶后配有24V、60W照明灯1只;

车辆两侧上方配有爆闪灯;下方安装侧安全标志灯;

**报器功率为100W;**报器、**、爆闪灯电路为**式附加电路,**器件安装在驾驶室内。

十、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度,且符合有关规定。

3、所有铆接保持一定的密度,符合企标规定。

4、所有焊接牢固,光洁,平整,符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
